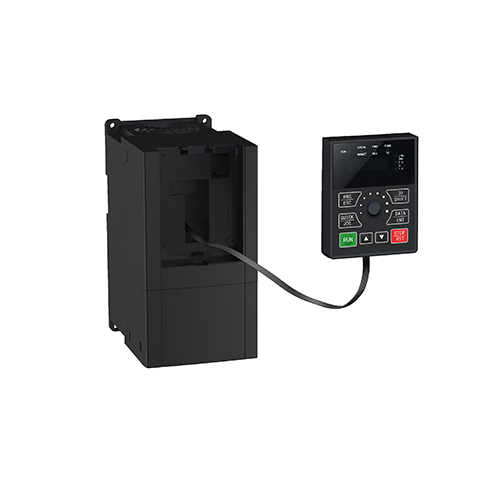

Pioneer
通用变频器
Pioneer 提供可靠、精准的异步交流感应马达控制方案。该方案采用空间电压向量控制、DSP 系统以及 V/F 和无传感器向量控制 (SVC) 技术，可在 0.5Hz 频率下提供 150% 的扭矩，并实现精确的速度控制（0.5%）。此方案专为严苛环境设计，采用保形涂层，并支持宽电压输入（200V-440V）。此外，它还配备 RS-485 MODBUS 通讯接口、标准电位器和外部键盘支持。
加入比较表 加入询问
主要特点
  • 自主研发新一代通用变频器，可用于控制异步交流感应电机。
  • 采用空间电压矢量控制技术，使用DSP控制系统，增强产品可靠性和稳定性。
  • 支持V/F控制、无速度传感器矢量控制（SVC）。
  • 具有自动转矩提升和滑差补偿功能。
  • 具有快速加减速性能。
  • 可在0.5Hz时提供150%的转矩。
  • 提供精确的速度控制，精度0.5%。
  • 可接受200V~440V的宽输入电压范围。
  • 采用共形涂层，可承受严苛环境。
  • 内置RS-485 MODBUS通讯。
  • 标配电位器，并支持外部键盘。
General
额定容量
Pioneer0.75-37KW
环境
工作温度
Pioneer-10°C ~ 50°C （超过40℃，请按照每升高 1℃降额1%的比例降额）
工作湿度
Pioneer＜90%RH
储存环境
Pioneer-20°C ~ 60°C
储存湿度
Pioneer＜90%RH
噪声
Pioneer50dBA max.
功率输入
频率范围
Pioneer50/60 Hz
输入电压
Pioneer±5% (47.5 ~ 63Hz)
额定频率
PioneerAC,1PH,220V(-15%)～240V(+10%) AC,3PH,380V(-15%)～440V(+10%)
功率输出
输出电压
Pioneer0 ~ 输入电压
输出频率
Pioneer0.1 ~ 500Hz
输出功率
Pioneer请参考“额定值”
输出电流
Pioneer请参考“额定值”
其它
EMC
PioneerStandards:IEC 61800-3, C3
Safety
PioneerStandards:IEC 61800-5-1
基本功能
最高频率
Pioneer<0.75-3.7K> Vector control: 0～500Hz ;V/F control：0～500Hz <5.5-22K> Vector control: 0～320Hz;V/F control：0～500Hz
载波频率
Pioneer0.8KHz~8KHz (可支持最高载频16KHz);可根据负载特性，自动调整载波频率。
输入频率分辨率
Pioneer数字设定：0.01Hz 模拟设定：最高频率×0.025%
控制方式
Pioneer<0.75-3.7K> SVC开环矢量控制 V/F开环速度控制; <0.75-3.7K> 闭回路矢量控制（FVC）； 开环矢量控制（SVC）；V/F控制
启动转矩
Pioneer<0.75-3.7K> 0.5Hz/150% (SVC); <5.5-22K> 0.5Hz/150% (SVC), 0Hz / 180% (FVC)
调速范围
Pioneer<0.75-3.7K> 1：100 (SVC); <5.5-22K> 1：100 (SVC),1：1000 (FVC)
稳速精度
Pioneer<0.75-3.7K> ±0.5% (SVC); <5.5-22K> ±0.5% (SVC), ±0.02% (FVC)
过载能力
Pioneer<0.75-3.7K> 150%额定电流60s, 170%额定电流12s, 190%额定电流1.5s; <5.5-22K> 150%额定电流60s，220% 1s, ,220% 额定电流: 1 s
转矩提升
Pioneer自动转矩提升；手动转矩提升0.1%~30.0%。
V/F曲线
Pioneer三种方式：直线型；多点型；N次方型V/F曲线 （1.2次方、1.4次方、1.6次方、1.8次方、2次方）
V/F 分离
Pioneer2种方式：全分离、半分离
加减速曲线
Pioneer直线或S曲线加减速方式。四种加减速时间，加减速时间范围0.0~6500.0s
直流制动
Pioneer直流制动频率：0.00Hz~最大频率; 制动时间：0.0s~36.0s; 制动动作电流值：0.0%~100.0%
点动控制
Pioneer点动频率范围：0.00Hz~最大频率（默认5Hz）点动加减速时间0.0s~6500.0s
内置PID
Pioneer可方便实现过程控制闭环控制系统
自动电压调整（AVR）
Pioneer当电网电压变化时，能自动保持输出电压恒定
过压过流失速控制
Pioneer对运行期间电流电压自动限制，防止频繁过流过压跳闸
快速限流功能
Pioneer最大限度减小过流故障，保护变频器正常运行
转矩限定与控制
Pioneer“挖土机”特性，对运行期间转矩自动限制， 防止频繁过流跳闸
制动单元
Pioneer内置制动单元
显示按键
LED显示
Pioneer显示参数
按键锁定和功能选择
Pioneer实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作
保护功能
Pioneer上电电机短路检测、输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等
键盘
Pioneer0.75K-3.7K型号：标准键盘 （可另外选购可拆卸的外引键盘）;5.5K-22K 型号:标配外引键盘
拷贝参数 (仅限5.5-22K 机型)
Pioneer可通过标配外引键盘操作实现参数拷贝
输入/输出
命令源
Pioneer操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换
频率源
Pioneer<0.75-3.7K> 5种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换; <5.5-22K>键盘给定（掉电保存/不保存）、模拟电压给定、模拟电流给定、脉冲给定、串行口给定、面板编码器给定、多段速运行给定、简易PLC给定、PID给定、模拟量A13给定（按键旋钮）可通过多种方式切换
辅助频率源
Pioneer<0.75-3.7K> 5种辅助频率源。可灵活实现辅助频率微调、频率合成;<5.5-22K>10种辅助频率源。可灵活实现辅助频率微调、频率合成
输入端子
Pioneer<0.75-3.7K> 4个数字输入端子，其中1个支持最高50kHz的高速脉冲输入, 1个模拟量输入端子，支持0～10V电压输入或0～20mA电流输入,1个旋转电位器模拟量输入 ; <5.5-22K>7个数字输入端子，其中1个支持最高100kHz的高速脉冲输入, 2个模拟量输入端子，支持0～10V电压输入或0～20mA电流输入,1个旋转电位器模拟量输入
输出端子
Pioneer<0.75-3.7K>1 个高速脉冲输出端子，支持 50kHz的方波信号输出,1 个继电器输出端子, 1 个模拟输出端子，支持 0~20mA 电流输出或 0~10V 电压输出<5.5-22K>1 个高速脉冲输出端子，支持 100kHz的方波信号输出, 1个数字输出端子, 2个继电器输出端子, 2 个模拟输出端子，支持 0~20mA 电流输出或 0~10V 电压输出
通讯
通讯端口
PioneerRS-485
个性功能
瞬停不停
Pioneer在瞬时功率下降的情况下，利用负载反馈能量补偿电压下降，以控制电机减速至停止状态，以防止机械损坏
快速限流
Pioneer避免变频器频繁的出现过流故障
定时控制
Pioneer定时控制功能：设定时间范围0.0Min～6500.0Min
多线程总线支持
Pioneer<0.75-3.7K> Modbus; <5.5-22K> Modbus、CANLink、CANOpen、Profibus-DP、ProfiNET
